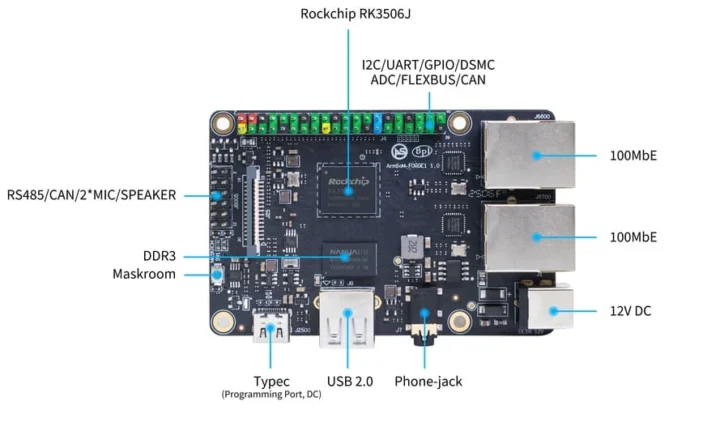

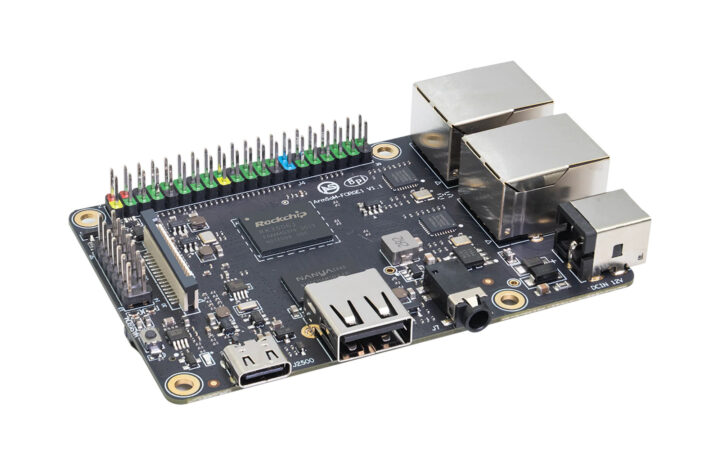

Le Banana Pi BPI-Forge1, également connu sous le nom d’Armsom Forge1, est un SBC industriel (ordinateur à carte unique) propulsé par le processeur Cortex-A7 triple-core RockChip RK3506J conçu pour les applications d’automatisation audio, HMI et d’usine.
Le FORGE1 est équipé de 512 Mo de RAM, de 512 Mo de NAND Flash, de deux ports Fast Ethernet, d’un connecteur d’affichage MIPI DSI, de USB Type-A et de Type-C ports, d’un chapeau audio, d’un en-tête GPIO de 40 broches, d’une puissance de haut-parleur, d’un microphone, d’un RS-485, et d’un bus.
Banana Pi BPI-Forge1 Spécifications:
- Soc – Rockchip RK3506J
- Processeur
- CORTE CORTEX-A7 ARM 3X jusqu’à 1,5 GHz
- ARM CORTEX-M0 CORE EN TEMPS REL
- GPU – 2d GPU uniquement
- Pas de VPU, pas de NPU
- Processeur
- Mémoire système – 512 Mo DDR3L
- Stockage
- 512 Mo Spi Nand Flash
- Carte microSD
- Interface d’affichage – connecteur MIPI DSI à 2 voies jusqu’à 1280 x 1280 @ 60fps
- Audio
- Prise audio de 3,5 mm
- Haut-parleur et micro via en-tête d’expansion
- Réseautage – Ports RJ45 Ethernet 2x 100 Mbps
- USB
- Port 1x USB Type-C pour l’alimentation (PD) et la programmation
- Port hôte 1x USB 2.0
- Expansion
- En-tête GPIO à 40 broches avec UART, SPI, I2C, I2S, PWM, 5V, 3,3 V et GND (principalement) compatibles avec celui sur Raspberry Pi SBCS
- En-tête à 14 broches avec haut-parleur, micro, rs485 et bus Can
- Mission
- Alimentation – 12V / 2A

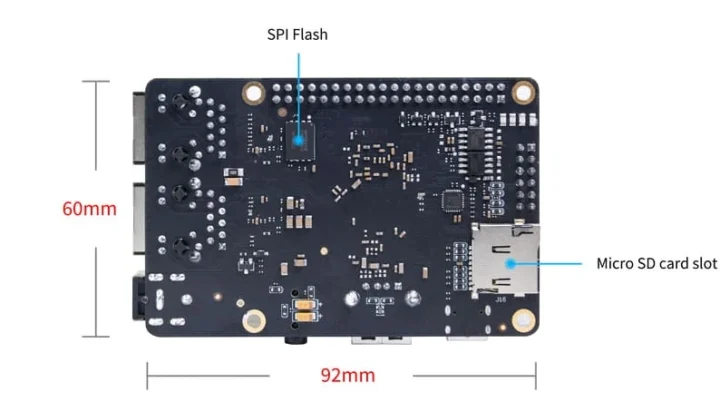

- Dimensions – 92 x 60 mm
- Plage de températures – -40 ° C à 85 ° C
La société fournit un SDK Linux pour le Rockchip RK3506J SBC basé sur Buildroot et Linux 6.1.99 fonctionnant sur les cœurs Cortex-A7, plus RT-thread RTO fonctionnant sur le noyau Cortex-M0.
La documentation fournit plus d’informations sur le matériel, par exemple, l’épinglage des en-têtes 40 broches et 16 broches, et des instructions pour commencer avec la console série, le RTC, l’enregistrement audio et la lecture et le bus CAN. C’est toujours un travail en cours car les spécifications sont incomplètes, les instructions pour MIPI DSI et RS-485 sont manquantes, etc… ayant dit cela, c’est toujours mieux que ce que nous avons avec le système de module FORLINX FET3506J-S RK3560J, qui manque de documentation publique.
La banane PI BPI-FORG1 peut être achetée sur AliExpress pour environ 24 $, et un affichage de 7 pouces (résolution non fournis) est proposé pour 52 $ en option. Le Rockchip RK3506J et le SBC Forge1 resteront en production jusqu’au moins mai 2035, ou en d’autres termes, c’est un engagement du cycle de vie de 10 ans.
Mis à jour: L’article a été initialement publié le 26 mars 2025 et mis à jour après la disponibilité sur AliExpress
