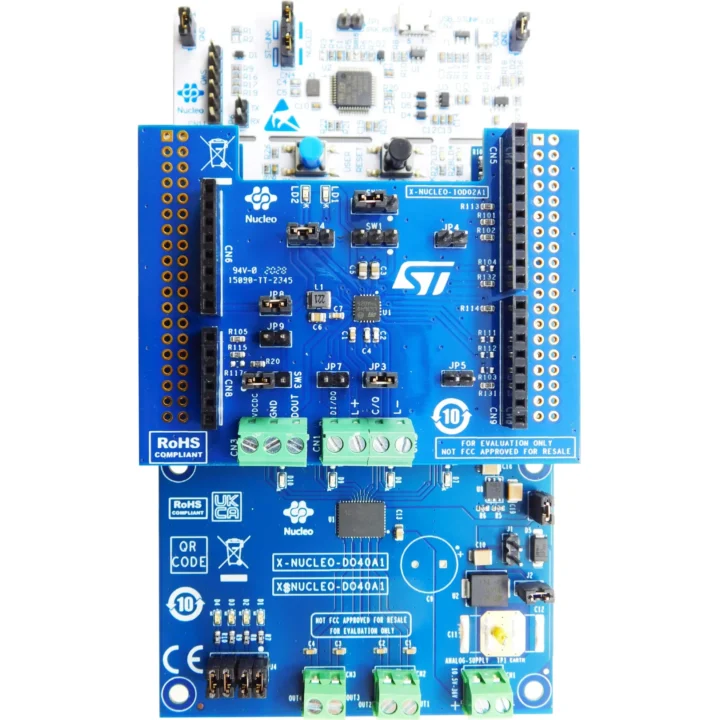

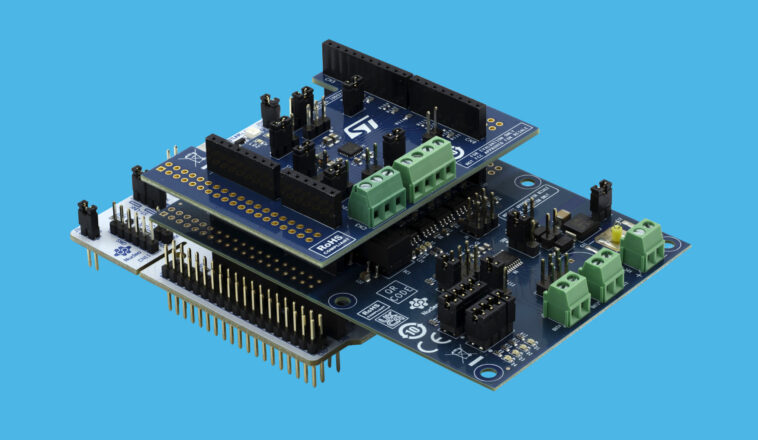

La stmicroelectronics p-nucléo-iod5a1 est un nouveau kit de développement modulaire IO-link conçu pour simplifier la construction d’actionneurs et de capteurs en fournissant tous les matériels et logiciels nécessaires pour les projets d’automatisation industrielle.
Nous avons récemment rencontré davantage de solutions pour le protocole de communication industriel bidirectionnel et point à point (P2P) à 3 fils basé sur la norme IEC 61131-9 avec des ICS et des produits tels que Renesas CCE4511 IO-Link Master, Stmicro Evliol4LSV1 Io-Link Actorator Board, et un chapeau maître IO-Link pour le Raspberry Pi. Le P-Nucleo-ID5A1 Devkit semble être un lien IO tout-en-un combinant tout le matériel nécessaire au prototypage.

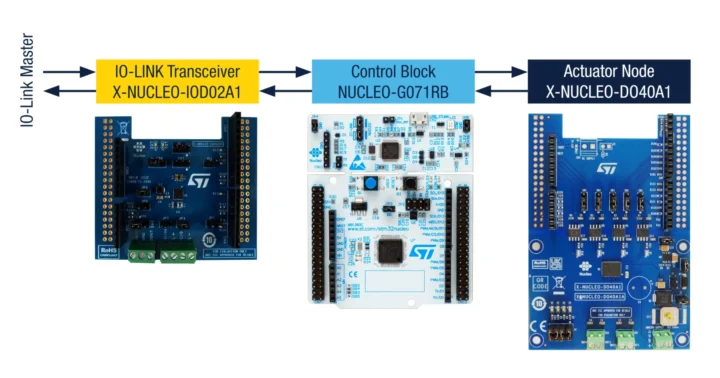

Contenu p-nucléo-iod5a1:
- Carte MCU – Carte Nucleo-G071RB basée sur STMICRO STM32G071RB ARM CORTEX-M0 + MCU @ 64 MHz avec des en-têtes de 128 kb et 36 Ko RAM, et équipés de têtes Arduino et St Morpho.
- Board des émetteurs-récepteurs – X-Nucleoo-iod02a1 avec L6364Q à double canal IC Physical-Link pour gérer la communication avec le maître IO-Link. Il comprend également une protection contre les surtensions et la connexion inversée
- Board de l’actionneur – X-Nucleo-DO40A1 avec l’interrupteur de puissance élevé à 4 canaux industriels IPS4140HQ, qui peut entraîner des charges de 500 mA et intégrer la protection thermique et la protection par court-circuit par canal.
Le MCU STM32G071RB sur la carte Nucleo-G071RB exécute la bibliothèque de pile de démonstration IO-Link de l’entreprise (X-Cube-ID02), incluse dans le pack de fonctions logicielles Companion (FP-IDIOTOut1), qui comprend également un logiciel pour contrôler le commutateur Power (X-Cube-IPS). Un exemple de code pour faire fonctionner la carte en tant que nœud de capteur ou d’actionneur est également fourni.
Les puces utilisées dans le kit, à savoir STM32G071RB, L6364Q et IPS4140HQ, sont exactement les mêmes que dans la carte de conception de référence de l’actionneur IO Evliol4LSV1 plus compact mentionnée dans l’introduction. Je suppose que le principal avantage du kit modulaire est qu’il donne accès à plus d’E / O et aux connecteurs d’extension standard comme les en-têtes Arduino, tandis que l’Evliol4LSV1 peut être intégré dans les produits.
Le kit complet P-Nucleooo-ID5A1 est maintenant disponible pour 104,13 $ sur ST’S ESTORE ET DISTRIBUTORS. Pour référence, l’actionneur IO-Link Evliol4LSV1 se vend 23,45 $. Des informations supplémentaires sur le kit de développement modulaire d’IO modulaire peuvent être trouvées dans l’annonce et la page du produit.
