12 $ Plant Bot est un capteur de sol ESP32-C3 et un pilote de pompe pour l’entretien entièrement automatisé des plantes d’intérieur

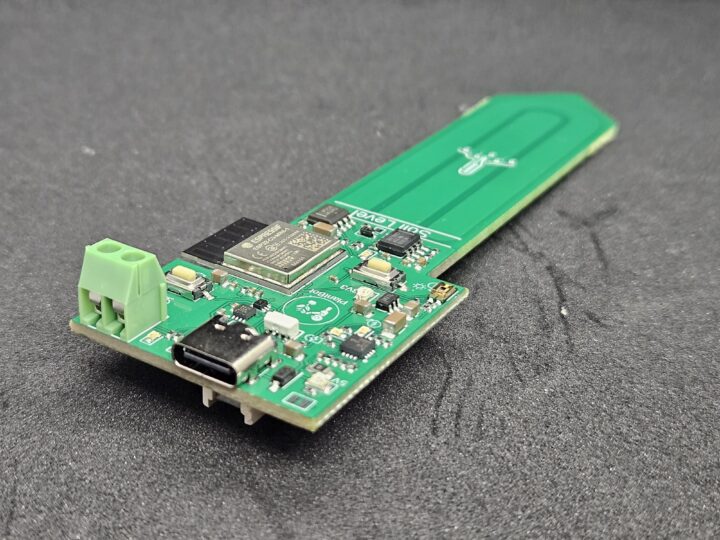

Le Plant Bot est un moniteur d’usine open source compatible Internet, alimenté par le microcontrôleur ESP32-C3 et intégrant un capteur capacitif d’humidité du sol résistant à la corrosion et un pilote de pompe sur une seule carte de circuit imprimé, éliminant ainsi le besoin de câblage supplémentaire.

Le Plant Bot est conçu pour automatiser l’entretien des plantes d’intérieur en combinant la détection de l’humidité, la détection de la lumière et l’activation de la pompe. Il peut être alimenté via USB ou une seule pile bouton qui dure jusqu’à une semaine avec des mises à jour quotidiennes. Une LED multicolore intégrée représente visuellement l’état actuel du sol, allant du rouge (sec) au bleu (humide).

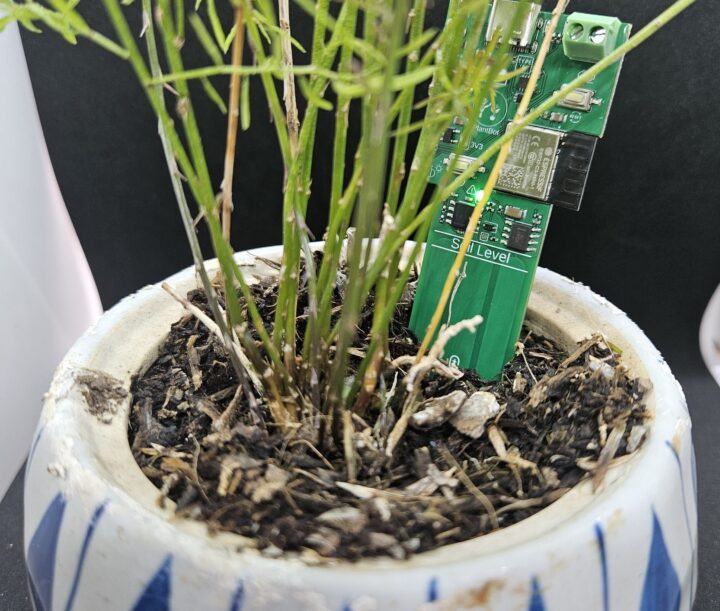

La ligne « Niveau du sol » sur le tableau indique la profondeur maximale à laquelle le capteur ou l’appareil doit être inséré dans le sol. Selon le fabricant, le Plant Bot ne sera pas affecté par la corrosion si le niveau du sol ne dépasse pas cette ligne. Les autres solutions que nous avons évoquées avec un capteur de sol séparent généralement la carte principale et le capteur qui sont connectés avec certains câblages. Quelques exemples incluent le kit Maker Uno RP2040, l’ANAVI Gardening uHAT et Eduponics Mini v2.0. Une exception est le TTGO T-Higrow alimenté par ESP32, avec un design quelque peu similaire à celui du Plant Bot.

Spécifications du Plant Bot :

• Module sans fil – module ESP32-C3-MINI
  • Processeur monocœur ESP32-C3 SoC RISC-V 32 bits, jusqu’à 160 MHz ; Connectivité 2,4 GHz et Bluetooth (BLE) 5.0
  • Mémoire – 384 Ko de ROM, 400 Ko de SRAM (16 Ko pour le cache)
  • Stockage – 4 Mo de mémoire flash
• USB – Port USB-C pour l’alimentation et la programmation
• Connectique – Bornier à vis 2 voies pour pompe à eau
• Capteurs
  • Capteur de lumière ambiante Vishay TEMT6000X01
    • Angle de demi-sensibilité : ± 60°
    • Sensibilité maximale : 570 nm (convient aux plantes)
  • Capteur d’humidité capacitif
• Pilote de pompe – Pilote de moteur Texas Instruments DRV8837C
• Divers – LED multicolore pour la représentation du niveau d’humidité, 1x LED pour l’activation de la pompe, 2x boutons
• Alimentation
  • LDO 700 mA 3,3 V via USB ou pile bouton
  • Texas Instruments BQ24073RGTR Chargeur de batterie
    • Protection contre la surchauffe, la tension et les courts-circuits
    • Courant de charge : 1,5 A
• Montage – Piquet FR-4 dans le sol

Le Plant Bot est un projet open source et les schémas, le code source et les démos sont hébergés sur GitHub. Le moniteur d’usine ESP32-C3 peut être programmé à l’aide d’ESP-IDF (utilisateurs avancés), MicroPython et Arduino. Les démos disponibles permettent au Plant Bot d’envoyer des notifications à Telegram ou de relayer des mesures vers des plateformes IoT comme Thingspeak ou Firebase. La page du projet Hackaday contient plus d’informations sur l’appareil.

Le Plant Bot est au prix de 12 $ sur Tindie et Lectronz par ElektroThing qui a également conçu précédemment l’analyseur et l’alimentation électrique Spark Analyzer USB-C PD.
