1 GHz Renesas RZ / A3M Cortex-A55 MPU Embeds 128 Mo sur puce DDR3L pour les applications HMI

Renesas RZ / A3M est un microprocesseur ARM Cortex-A55 (MPU) chronométré jusqu’à 1,0 GHz avec 128 Mo sur Chip DDR3L pour des applications HMI rentables mais avancées avec une résolution jusqu’à 1280 × 800.

Le RZ / A3M est similaire à son prédécesseur, le Renesas RZ-A3UL, mais il intègre 128 Mo de RAM sur puce dans un seul système en pack (SIP), prend en charge les interfaces MIPI DSI et parallèles et ajoute un accélérateur graphique 2D pour les interfaces d’utilisateurs plus lisses.

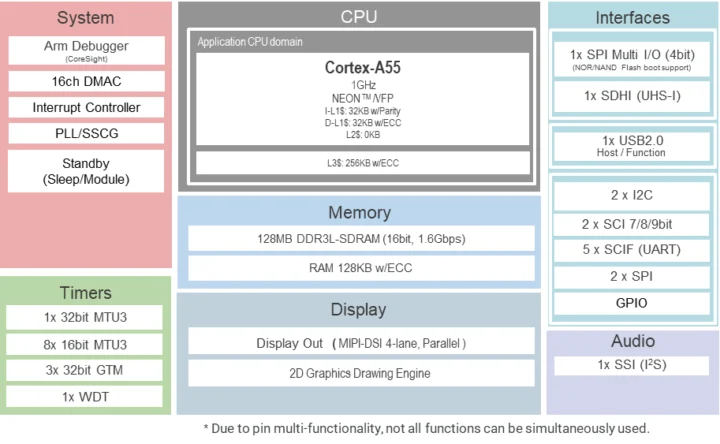

Spécifications de Renesas RZ / A3M:

• CPU – ARM à cœur Cortex-A55 @ jusqu’à 1,0 GHz
• GPU – moteur de dessin 2D
• Mémoire
  • 128 Ko SRAM sur puce avec ECC
  • Intégré de 128 Mo DDR3L-1600 SDRAM (largeur de bus 16 bits)
• Stockage
  • Contrôleur de bus SPI Multi I / S × 1 canal (débit de données double 4 bits)
  • Démarrer à partir de NAND série ou série ni flash
  • Interface hôte de carte SD
• Affichage I / F – MIPI DSI à 4 voies ou sortie parallèle numérique jusqu’à 1280 × 800 Résolution à 60 Hz
• Audio – Interface sonore série (SSI / I2S)
• USB – 1x hôte USB 2.0
• Autres périphériques
  • GPIO
  • 2x i2c
  • 2x SCI (interfaces de communication série) (SCI)
  • 5x SCIF (interfaces de communication série avec FIFO)
  • 2x RSPI (interfaces périphériques série de Renesas)
  • Timeuses multi-fonctions – 1x 32 bits, 8x 16 bits
  • Timer à usage général 3x 32 bits
  • Minuteur de garde
• Capteur – unité de capteur thermique
• Tension d’alimentation – 2,97 à 3,63 V (PVDD)
• Package – 17 × 17 mm, LFBGA à 244 broches, hauteur de 0,8 mm
• Plage de températures – -40 à + 85 ° C

Renesas propose un environnement de développement HMI qui comprend le progiciel flexible habituel (FSP) avec le support Freertos ou Azure RTOS, les kits d’évaluation comme le Renesas EK-RZ / A3M illustré ci-dessous, les outils de développement et les logiciels d’échantillonnage. Les interfaces utilisateur graphiques (GUIS) peuvent être développées avec des solutions tierces de LVGL, Crank, Squareline Studio et Envox.

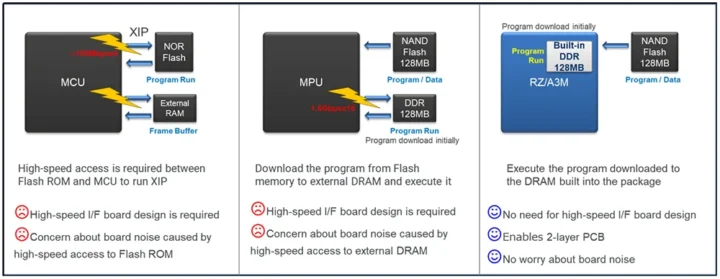

La société souligne que le RZ / A3M est conçu pour réduire les coûts du système, notamment grâce à la mémoire DDR3L intégrée qui permet la conception de PCB à 2 couches, car les interfaces à grande vitesse ne sont pas nécessaires et le bruit est moins préoccupant. Renesas explique en outre que le package BGA de RZ / A3M a une disposition de broches unique avec deux lignes principales sur le bord extérieur pour simplifier le routage des PCB.

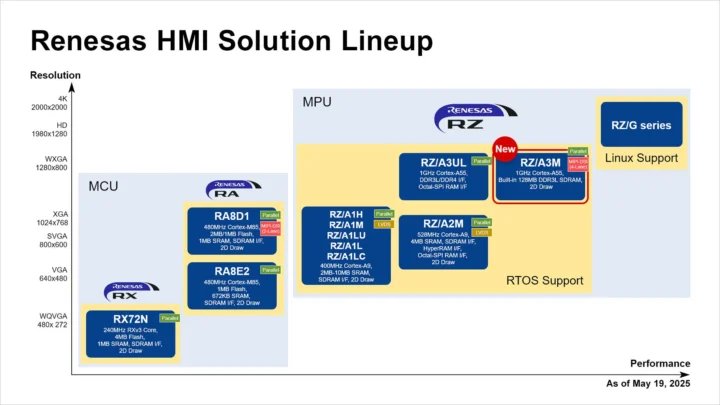

Le Renesas RZ / A3M est désormais la partie supérieure de la famille SOC RZ / A pour les applications HMI, conçues pour exécuter des systèmes d’exploitation en temps réel (RTOS). Il n’est surperformé que par les microprocesseurs de série RZ / G plus complexes et complexes tels que le RZ / G2L dans le portefeuille de solutions HMI Renesas.

Renesas affirme que le RZ / A3M est disponible en production de volume aujourd’hui avec un prix à partir d’environ 13,94 $ par unité pour les commandes de 500 pièces ou plus. Le kit d’évaluation EK-RZ / A3M coûte 284,97 $ sur les revendeurs tels que Digikey. Des informations supplémentaires peuvent être trouvées sur la page du produit et le communiqué de presse.
